Cortadora Digital para Muestras de Cajas y Corte de Diversos Materiales; Máquina de Corte Digital
Esta cortadora se trata de un sistema de corte digital de alta velocidad adecuado para la fabricación de muestras y la creación de prototipos. Puede manejar una amplia gama de aplicaciones de corte de materiales no metálicos, incluyendo cartón plegable, cartón corrugado, cartón de nido de abeja, cartón, cartulina, placa hueca de PP, juntas, tablero EVA, tablero de espuma PS, lámina de PVC expandido, cuero, tela, etc.

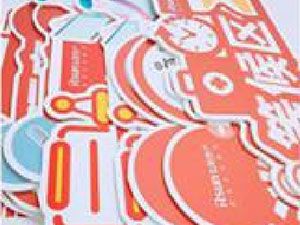

Muestras de Productos Terminados

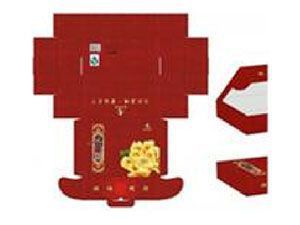

Caja de embalaje impresa
Cartón corrugado

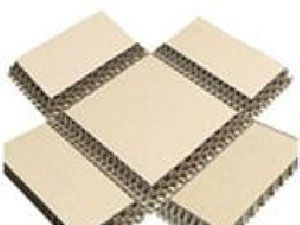

Cartón nido de abeja

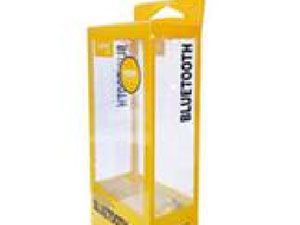

Caja plegable de plástico transparente

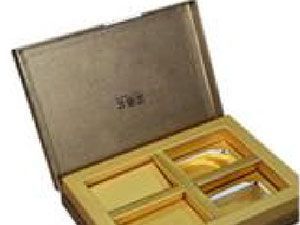

Caja rígida

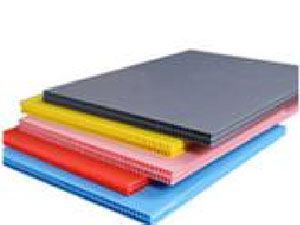

Placa hueca de PP
Placa de etilvinilacetato

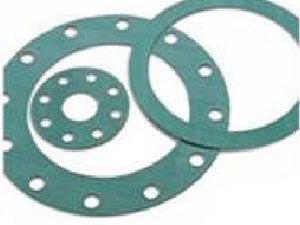

Juntas

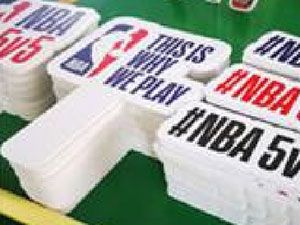

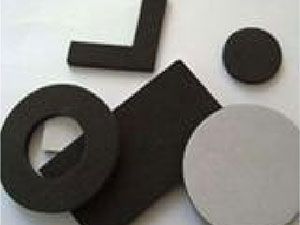

Tablero de espuma PS

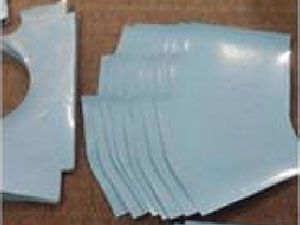

Lámina de PVC expandido

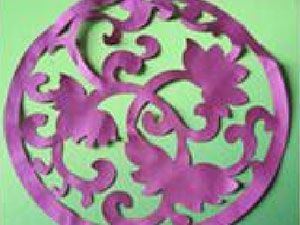

Cuero
Tela
Especificaciones Técnicas
- Velocidad máx. de corte: 1800mm/s
- Espesor máx. de corte: 60mm
- Precisión de corte: ±0.05mm
- Herramientas de corte: cuchillo oscilante, rueda de plegado, bolígrafo de trazado, cuchillo de arrastre
- Configuraciones opcionales: herramienta de corte en V, herramienta de placa de espuma, sistema de posicionamiento con cámara CCD
- Fuente de alimentación: 380V 50Hz
- Método de sujeción del material: sujeción por vacío
- Mesa de trabajo: plataforma de nido de abeja de aleación de aluminio, equipada con un sistema de autodiagnóstico, detecta la distancia entre la mesa y la herramienta y puede realizar una compensación de altura de la mesa de alta precisión.
- Panel de control: interfaz HMI con pantalla táctil (Inglés/Chino)
- Sistema de accionamiento: servomotor Panasonic
- Transmisión: riel de guía lineal+ cremallera y piñón
- Interfaz: puerto Ethernet
- Formato de datos: HPGL (compatible con diversos software CAD)
Opciones
| Modelo de máquina | |
|
|
| Área de corte | 1300×1000mm | 1700×1300mm | 2500×1600m |
| Dimensiones de la máquina | 2100×1900mm | 2600×2100mm | 3300×2400mm |
| Peso de la máquina | 600kg | 720kg | 900kg |
Características
-

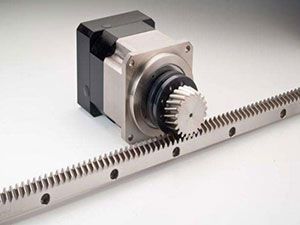

Transmisión por cremallera y piñon de alta precisión
Precisión de corte 0.05mm;
Corte de alta velocidad 1.8m/s; -

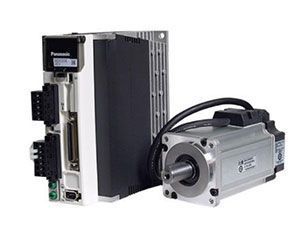

Servomotor Panasonic
Las herramientas de corte y rueda de plegado son controlados por computadora servoaccionada para así controlar la profundidad con precisión. Esto puede completar perfectamente el trabajo de corte, medio corte, ranurado y corte en V;
